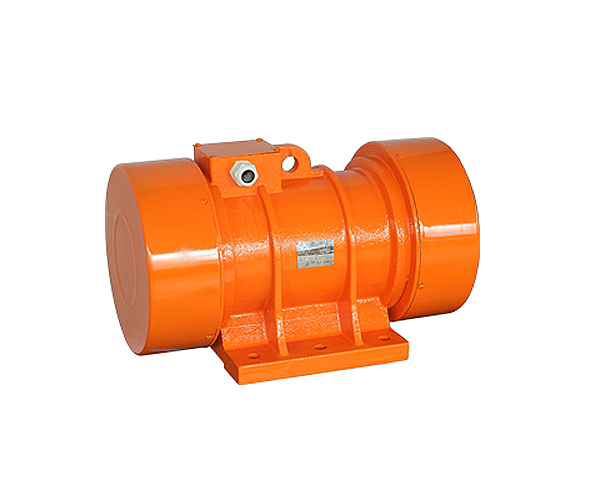

ZF-TDC200振動器

產品詳細

主要特點：

意大利技術，振動力可調節，F(xiàn)級絕緣，IP65，進口NSK軸承。小型號鑄鋁外殼，大有球鐵鑄造。適用工業機械，工程機械，礦山機械等需振動源的機械使用。

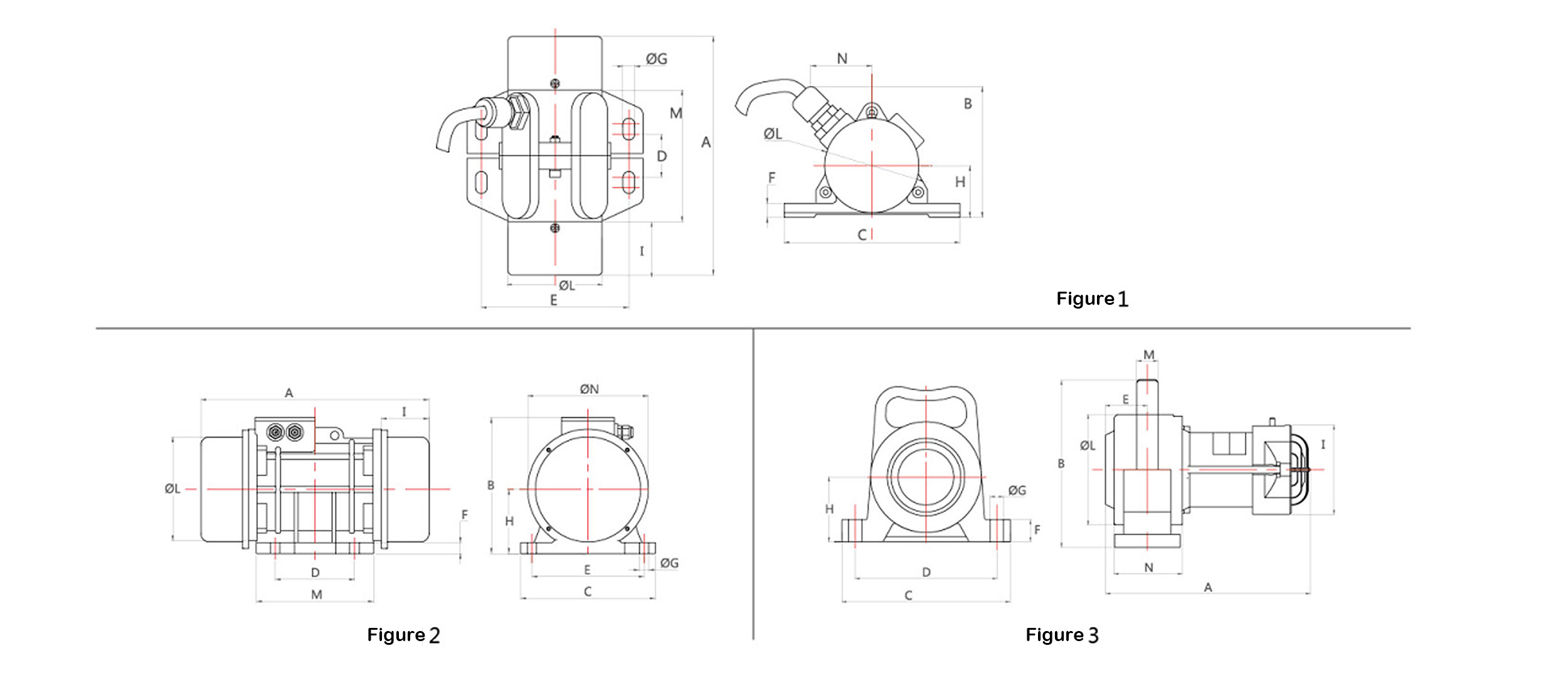

安裝圖及技術參數：

機座號	A	B	C	D	E	F	G	H	I	L	M	N	附圖
30	307/369	217	206	120	170	17	15	100	58/89	183	152	208	圖2
40	268	190	168	105	140	16	13	95	51	162	145	185	圖2
50	307	217	206	120	170	17	15	100	60	183	166	206	圖2
60	387	254	225	140	190	24	15	123	84	213	200	236	圖2
70	457	272	278	155	225	30	23	125	86	263	266	173	圖2
80	479	299	298	155	250	38	23	145	92	283	286	283	圖2
90	548	344	338	224	270	30	22	165	109	308	320	308	圖2
100	627	425	400	240	320	25	33	205	128	358	363	358	圖2
110	680	460	515	248	440	48	37	220	138	395	360	395	圖2
120	747	498	545	280	440	53	38	241	161	436	420	436	圖2
00AL	152	85	112	28/40	94	9	7.5	33	34	60	84	50	圖1
01AL	241	158	129	67	106	14	10	62	60	112	123	120	圖2
02AL	276	176	156	78/122	108	14	11	78	55	130	165	142	圖2
03AL	348	215	210	118	168	24	16	95	68	166	212	182	圖2
Z01	165	130	90	151	161	10	11	135	-	-	90	-	圖2
Z02	222	157	162	105	131	25	11	96	-	-	144	-	圖2
Z03	312	236	257	216	64	34	20	99	-	-	32	-	圖3

參考參數：

型號	振動力 KN? ? ? ? ? ? KG		同步轉速轉/分	最大輸入功率 W	電流 A	重量 KG	機座號	底腳安裝尺寸	包裝尺寸
型號	振動力 KN? ? ? ? ? ? KG		同步轉速轉/分	最大輸入功率 W	電流 A	重量 KG	機座號	底腳安裝尺寸	包裝尺寸
ZF-T2/20	0.2	20	3000	35	0.18	1.3	00AL	28-40×90	165×145×100
ZF-T2/60	0.7	71	3000	90	0.24	5.8	01AL	62-72×106	280×170×200
ZF-T2/100	1	102	3000	100	0.30	6.0	01AL	62-72×106	280×170×200
ZF-T2/200	1.9	200	3000	170	0.32	8.0	01AL	62-72×106	280×170×200
ZF-T2/300	2.9	300	3000	220	0.58	?	40	105×140	370×250×230
?	?	?	?	?	?	11.0	02AL	90×105	340×240×240
ZF-T2/500	4.9	505	3000	340	0.80	20.0	50	120×170	410×250×270
ZF-T2/800	7.9	810	3000	550	1.00	29.8	50	120×170	490×270×280
ZF-T2/1300	12.8	1306	3000	800	2.00	39	60	140×190	460×300×290
ZF-T2/1500	14.6	1490	3000	920	2.15	46.7	60	140×190	460×300×290
ZF-T2/1800	18	1837	3000	1180	2.20	48.5	60	140×190	460×300×290
ZF-T2/2300	23	2310	3000	1530	2.50	52.5	60	140×190	460×300×290
ZF-T2/3200	32	3250	3000	2300	3.2	88	80	155×250	490×340×410
ZF-T2/4000	40	4030	3000	3200	4	95	80	155×250	600×380×470
ZF-T2/5000	50	5070	3000	4150	6.8	116	80	155×250	600×380×470
ZF-T4/40	0.4	45	1500	70	0.18	6.8	01AL	62-72×106	280×170×200
ZF-T4/80	0.78	80	1500	94	0.24	7.1	01AL	62-72×106	280×170×200
ZF-T4/100	1.0	100	1500	100	0.28	14.2	40	105×140	370×250×230
ZF-T4/200	2	210	1500	100	0.40	15.2	40	105×140	370×250×230
ZF-T4/200	2	210	1500	200	0.40	18.2	40	105×140	370×250×230
ZF-T4/400	4	410	1500	410	0.65	22.0	50	120×170	410×240×240
ZF-T4/500	5.1	510	1500	530	0.70	26.0	50	120×170	410×250×270
ZF-T4/700	6.9	700	1500	750	0.98	28.0	50	120×170	410×250×270
ZF-T4/1400	13.8	1410	1500	930	1.50	51.0	60	140×190	460×300×290
ZF-T4/1700	16.8	1720	1500	1100	2.00	55.0	60	140×190	460×300×290
ZF-T4/2400	23.6	2470	1500	1500	3.00	57.0	60	140×190	460×300×290
ZF-T4/3000	30	3060	1500	1700	4.0	152	80	155×250	600×380×470
ZF-T4/3800	38	3830	1500	2500	5.1	208	80	155×250	600×380×470
ZF-T4/5000	50	5010	1500	3500	6.1	358	100	120+120×320	680×470×550
ZF-T4/7500	75	7560	1500	6300	7.6	570	110	125+125×440	810×620×610
ZF-T4/10000	100	10110	1500	10800	9.5	606	110	125+125×440	810×620×610
ZF-T6/50	0.5	50	1000	85	0.18	17	40	105×140	370×250×230
ZF-T6/100	1	100	1000	103	0.22	19	40	105×140	370×250×230
ZF-T6/200	2	200	1000	170	0.37	20	50	120×170	370×250×230
ZF-T6/300	3	295	1000	250	0.54	22	50	120×170	370×250×230
ZF-T6/400	4	392	1000	310	0.67	24	50	120×170	460×300×290
ZF-T6/500	5	491	1000	402	0.87	29	60	140×190	460×300×290
ZF-T6/800	8	784	1000	550	1.19	46	60	140×190	460×300×290
ZF-T6/1000	10	1000	1000	745	1.61	62	60	140×190	490×340×410
ZF-T6/1500	15	1470	1000	1120	2.42	230	80	155×250	600×380×470
ZF-T6/2000	20	1960	1000	1868	3.1	263	90	112+112×250	600×380×470
ZF-T6/3000	30	2940	1000	3400	4.0	382	100	120+120×320	680×470×550
ZF-T6/5000	50	4900	1000	4310	6.2	630	110	125+125×440	810×620×610
ZF-T6/7500	75	7350	1000	6625	8.1	650	110	125+125×440	810×620×610
ZF-T6/10000	100	9800	1000	8230	11	850	120	140+140×480	880×630×650
ZF-T6/15000	159	15100	1000	11230	16	890	120	140+140×480	880×630×650
ZF-T8/2000	21	2060	750	1912	3.3	340	100	120+120×320	810×620×610
ZF-T8/3000	32	3040	750	2560	4.4	635	110	125+125×440	810×620×610
ZF-T8/5000	51	4980	750	3810	6.5	850	120	125+125×440	880×630×650
ZF-T20D	0.2	20	3000	40	0.18	1.5	00AL	28-40×90	165×145×100
ZF-T2/60D	0.6	62	3000	86	0.43	6.0	01AL	62-72×106	280×170×200
ZF-T2/100D	1.0	110	3000	120	0.58	6.4	01AL	62-72×106	280×170×200
ZF-T2/200D	2	197	3000	150	0.71	8.5	2AL	90×105	325×230×230
ZF-T2/300D	3	311	3000	253	1.20	24.2	50	120×170	340×240×240
ZF-T2/500D	5.1	500	3000	475	2.25	28.0	50	120×170	410×250×270
ZF-T2/800D	7.8	800	3000	686	3.25	31.0	60	140×190	410×250×270
ZF-T4/200D	2.0	210	1500	175	0.75	15	40	105×140	370×250×230
ZF-T4/300D	2.9	300	1500	280	1.3	27	50	120×170	410×250×270
ZF-T4/700D	6.8	700	1500	550	2.9	58	60	140×190	460×300×290
ZF-TDC1500	15	1500	3600	DC12V/24V	100	17		165×130×90	360×310×310
ZF-TDC200	2	200	3600	DC12V/24V	15	7	AL2	222×157×225	280×170×225
ZF-TDC90	0.9	90	4000	DC12V/24V	5	3.8		312×236×257	185×140×130
